Взвесим все «за» и «против», или нужен ли редуктор давления воды в квартире и частном доме

Принцип действия и устройство работы редуктора давления воды в квартирах

Несмотря на довольно простую конструкцию, РДВ способен выполнять целый набор функций

Важно понимать, что он не просто уменьшает количество магистральных протечек, но и обеспечивает безопасность оборудования, отличающегося чувствительностью к перепадам, соединяющегося с системами

• WATTS DRVN — небольшая пропускная способность, хорошая локация манометра, функциональная ручка настройки давления. Высокая износостойкость;
• CALEFFI 5330 — снабжен сменным фильтром и картриджем. Сделан из латуни. Долговечен. Имеет настроечный ключ. Прост в обслуживании и ремонте. Изготавливается в двух версиях — с манометром и без него. Слабое место — механизм регулировки напора;

Для частного дома

Оптимальные варианты с точки зрения цена — качество:

Основным недостатком механического регулятора давления воды является наличие подвижных частей, подверженных износу, что приводит к выходу оборудования из строя. Кроме того, поршневой редуктор для системы водоснабжения очень чувствителен к различным механическим примесям в воде, присутствующей в бытовых и промышленных линиях.

Экспертное мнение

Дизайнер ВК (водоснабжение и канализация) ООО «АСП Северо-Запад» Спросите специалиста «По этой причине поршневые редукторы комплектуются фильтром грубой очистки. Давление на входе поршневого регулятора давления воды 25 бар.”

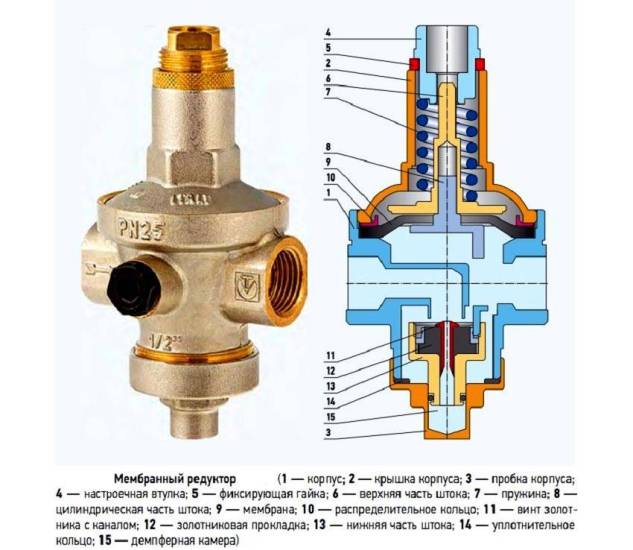

Мембранные редукторы давления воды

Когда вы решаете для себя, какие редукторы давления лучше покупать — поршневые или диафрагменные, в первую очередь необходимо понять, что такое второй тип устройства. Регуляторы этого типа выполняют свою функцию с помощью пружинной диафрагмы, заключенной в герметичную камеру. При увеличении силы давления в системе водоснабжения пружина сжимается и воздействует на клапан, что снижает расход воды в трубах, а при уменьшении на входе все происходит в обратном порядке.

Регулятор давления воды мембранный — довольно надежное, неприхотливое в эксплуатации устройство с широким диапазоном регулирования давления в водопроводах. Кроме того, эти устройства имеют высокую стоимость. Однако у диафрагменных редукторов есть такие недостатки, как: большое количество подвижных элементов и сложность процедуры замены.

Также существуют регуляторы расхода, отличительной особенностью которых является отсутствие подвижных элементов, что в свою очередь положительно сказывается на надежности и сроке службы редукторов. Выравнивание силы давления происходит за счет потери скорости водяного потока из-за прохождения внутреннего лабиринта устройства. В быту такие регуляторы используются практически во всех типах оросительных систем. Недостатком таких устройств является необходимость включения на выходе дополнительной коробки передач.

РСЕ также делится по типу управления на электронное и автоматическое.

Автоматические РДВ в системе водоснабжения

Современный рынок предлагает широкий выбор автоматических регуляторов давления воды, устанавливаемых в системах водоснабжения. Регулировка давления воды в трубопроводе осуществляется с помощью специального реле. Автоматическая коробка передач представляет собой довольно компактный агрегат с диафрагмой и двумя пружинами, сила сжатия и распрямления которых регулируется с помощью гаек. Диафрагма реагирует на давление поступающей воды, и при низком давлении пружина ослабевает, а при максимальном давлении сжатие становится сильнее. Воздействие, оказываемое на пружины, приводит к размыканию (замыканию) контактов автоматического регулятора давления воды для насосов, запуску или остановке насоса.

Реле помогает стабилизировать давление в водопроводной сети и автоматизировать управление насосом.

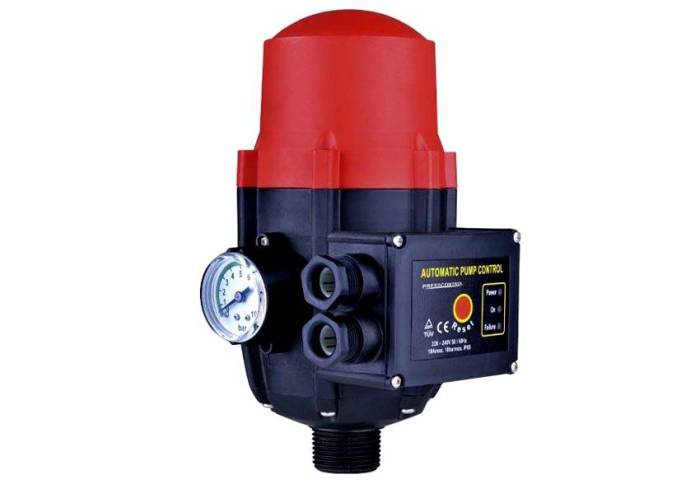

Электронные регуляторы давления

Специальное устройство отслеживает текущее давление рабочей жидкости, собирая данные датчиков и движения воды, затем включает (при необходимости) насос. Благодаря электронному регулятору давления воды насосное оборудование защищено от возгорания при отсутствии жидкости в водопроводе.

Электронные регуляторы давления воды для насосов состоят из основного корпуса, датчиков, электронной платы, муфты для подключения электрического кабеля и патрубков с резьбой для подключения к водопроводу. Устройство отличается бесшумной работой. Электронный датчик давления воды в системе водоснабжения также помогает защитить линейное оборудование от возможного гидроудара.

Экспертное заключение

Инженер-конструктор ВК (Вода и канализация) ООО «Северо-Западный АСП» Спросите специалиста «Электронные устройства устанавливаются до первого уровня аспирации жидкости. Перед запуском редуктора бак насоса необходимо заполнить водой.”

Для чего необходим регулятор в системе водоснабжения?

Снижение давления в трубах приводит к уменьшению потребления воды в единицу времени.

При излишне высокой напоре в канализацию утекает лишняя H2O, что приводит к ее перерасходу и, соответственно, к повышенным затратам денежных средств.

При завышенном давлении вода своей тяжестью продавливает прокладки, сальники, что приводит к протечкам. А это, с одной стороны, вероятность затопления соседей, а с другой – опять же перерасход воды и денег.

Таким образом, основное назначение регулятора – это защита водопроводной системы от повреждений и экономия воды.

В многоэтажном доме

В высотных зданиях редуктор нужен на нижних этажах для поддержания нормативного напора.

Дело в том, что согласно СНиП 2.04.01-85, устанавливающих нормативы для внутреннего водопровода и канализации, давление в трубопроводах ГВС не должно превышать 4,5 Атм., для ХВС – 6 Атм. И чтобы вода поднималась на последние этажи, устанавливается завышенное давление для всей системы.

На средних этажах высоток тоже желательно устанавливать регулирующую арматуру, работающую на ослабление напора.

В частном доме

В городских частных домах вода поступает от городских систем водоснабжения.

И регулятор необходим, если частные малоэтажные постройки окружены высотками, для которых в системе устанавливается повышенное давление.

В этом случае редуктор следует монтировать в месте соединения домашнего трубопровода с центральной магистралью. Если редуктор не оснащен фильтром грубой очистки, желательно его установить перед регулирующим устройством. Перед фильтром и редуктором устанавливается запорная арматура.

В сельских и поселковых домах водоснабжение автономное, обеспечиваемое из собственных колодцев насосами. При отсутствии регуляции давления происходит перерасход воды, ведущий к перерасходу электроэнергии и износу насосного оборудования.

В комплектацию некоторых моделей насосного оборудования входят редукторы. А когда их нет, необходимо приобретать дополнительно, поскольку при каждом включении насоса появляется вероятность гидроудара в водопроводе.

Важно знать, что при установке бойлерного котла в трубопровод обязательно врезается устройство, регулирующее давление воды, чтобы избежать гидроудара и выхода котла из строя. Эта обязательно прописывается в инструкциях к обогревателям

Замечено, что если в системе водонагрева врезан РВД, стабилизирующий напор воды, бойлерное оборудование служит дольше, а его детали и узлы не столь быстро вырабатывают свой ресурс.

Кроме того, действие резких скачков напора на бойлер провоцирует сброс горячей воды в канализацию, что влияет на расход воды и электроэнергии и, в конечном счете, на финансовые затраты.

Для чего нужен регулятор давления воды: функции

Чтобы лучше изучить вопрос, придется проанализировать конструкционные особенности РДВ. Итак, первым пунктом идет редукционный клапан. Он представляет собой устройство, которое подключается к трубопроводным арматурам, помогает снизить давление входящих потоков в соответствии с заданными настройками. Интегрированный в системный процесс элемент решает целый комплекс проблем:

• Защищает как трубопровод, так и сантехническое оборудование от слишком сильных напоров воды. Это особенно актуально в условиях многоквартирных домов, где показатели очень часто превышают безопасные значения.
• Уменьшает отрицательное влияние гидроударов.
• Подгоняет текущие значения под те, что заданы производителями трубопроводов.
• Сокращает потребление воды. Практически всегда действует простое правило: расход тем больше, тем ваше напорные параметры. Редукционные клапаны не допускают излишних трат, даже когда речь идет о сточных водах. Для их откачки, как правило, применяют ассенизаторы.
• Снижает уровень шума при водяном заборе. Чрезмерный напор провоцирует появление весьма неприятных и громких звуков в кранах и смесителях. С монтажом анализируемого оборудования они исчезают – полностью либо частично.

Важно принимать во внимание, что рабочее давление не может превышать 5 атмосфер. Монтаж регулятивного оборудования увеличивает срок службы, минимизирует воздействие негативных факторов

Заметим, что даже если напорные показатели соответствуют заданной норме, избежать гидроударов не удастся в момент отключение и повторной подачи воды. Именно поэтому специалисты рекомендуют не экономить и всегда устанавливать РДВ в соответствии с типом жилплощади.

Ремонт

Как правило, ремонт редуктора состоит в восстановлении работоспособности пружины и клапана.

Порядок действий:

• отключить воду, слить излишки из крана и снять редуктор;
• разобрать его и вынуть дефектные детали;
• прочистить корпус, осмотреть элементы конструкции и определить вышедшие из строя детали;
• заменить или восстановить состояние элементов. Пружину проще заменить, а поршень лучше попытаться восстановить;
• собрать устройство, установить его на место и подать воду.

Полная информация о ремонте своими руками тут.

Внимание! Мембранные модели, чаще всего, не поддаются ремонту. Найти мембрану на замену крайне сложно. Это надо иметь в виду, приобретая устройство

Это надо иметь в виду, приобретая устройство.

Существующие разновидности

Регулятор давления применяется в различных сферах хозяйства и в промышленности, поэтому классифицируется по многим параметрам.

1. Производительность

• Бытовые, до 3 м3/час
• Коммерческие, от3 до 15 м3/час
• Промышленные, свыше 15 м3/час

Для бытовых приборов, например, нагревательного бойлера, оптимальный выбор это бытовой регулятор.

1. По способу подключения

Существуют регуляторы с резьбовым и фланцевым исполнением. Резьбовое присоединение используется на трубопроводахс диаметром трубы 2” (50 мм). Фланцевое соединение применяется на крупных магистралях с большим сечением трубы.

1. Диапазон регулирования

• Широкий диапазон регулирования в пределах от 1,5 до 12 бар.
• Тонкая настройка в диапазоне от 0,5 до 2 бар.

1. В зависимости от предельного входного давления

• Для водопроводных систем до 16 бар
• Для систем до 25 бар

1. По предельно допустимой температуре рабочей жидкости

• Для холодной воды с температурой до +40°
• Для горячей воды с температурой до +70°

1. По типу установленного фильтрующего элемента

• Сетки с различным размером ячеек: мельче и крупнее
• Колбовый фильтр тонкой очистки

Как выбрать?

Выбор редуктора зависит от потребностей и особенностей системы. Основным критерием является напор в линиях ГВС и ХВС, а также рабочие характеристики оборудования в квартире (или в доме). Параметры стиральных или посудомоечных машин можно узнать из инструкций.

Важно! Не следует выбирать модель «на вырост». Избыточные возможности редуктора не будут использованы, а нормальной работы от него получить не удастся

Надо подбирать модели, максимально соответствующие параметрам сетей водоснабжения

Надо подбирать модели, максимально соответствующие параметрам сетей водоснабжения.

Для квартиры

Давление в трубах многоквартирных домов соответствует нормативному значению.

Поэтому, выбирая наиболее подходящую модель редуктора, надо учитывать параметры сети и делать поправку на высоту этажа. Давление на нижних этажах всегда больше, чем на верхних.

Помимо общих значений следует учесть потребности сантехники. Если есть импортные чувствительные приборы, лучше всего исходить из их требований.

Обратите внимание! Конструкцию можно выбирать, исходя из собственных предпочтений. Механические устройства больше всего страдают от низкого качества воды, а электронные — от перепадов напряжения или сложных условий эксплуатации

Для частного дома

В частном доме подача воды осуществляется либо из централизованных сетей, либо из собственной скважины. В первом случае критерии выбора такие же, как и для квартиры.

Во втором случае придется руководствоваться параметрами водонагревательного устройства — котла или бойлера. В частном доме возможно не только превышение номинального давления.

Часто возникает обратная ситуация, когда в линии недостаточный напор для нормального функционирования сантехники. Поэтому рекомендуется использовать простые и надежные мембранные виды в сочетании с повышающим насосом.

Сфера применения

Наличие недостаточного давления, необходимого для работы сразу нескольких бытовых агрегатов, неверное функционирование и перманентное выключение газовых колонок и отопительных котлов, а также слабый напор воды на последних этажах многоэтажек – очень частая проблема в коммунальном секторе многих стран. Для устранения подобных проблем и служит регулятор давления воды, функционирование которого заключается в поддержании равномерного уровня водного напора во всей магистрали, что и предотвращает деструктивные проявления последствий перепадов давления. Таким образом, применяя РДВ возможно добиться:

• Понижения давления в магистрали, что будет актуальным для жителей последних этажей в многоэтажных домах, и позволит последним полноценно использовать бытовую технику без возникновения риска контурных разрывов;
• Снижения шумового уровня при прохождении жидкости по трубопроводу;
• Обеспечения равномерной подачи жидкости по магистрали, что позволит одновременно использовать несколько бытовых аппаратов без перепада температуры подаваемой для них воды;
• Предотвращения повреждения и разрыва различных рабочих элементов сантехнического оборудования, например, уплотнительных колец, шлангов и фитингов, которые могут пострадать от возросших перепадов давления.

Кроме того, установка РДВ на автоматическую посудомойку, стиральную машину, бойлеры или отопительное оборудование позволит добиться защиты указанных приборов от поломок и повреждений в случае возникновения в системе внезапного гидравлического удара.

Применение редукторов давления в современных системах стало стандартом, особо актуальным для многоэтажных жилых домов. С их помощью возможно обеспечить безопасность собственного дома, а используемая в квартире техника будет меньше подвергаться негативному воздействию при перепадах силы напора. Проблема перепадов давления особо остро стоит для российского жилого сектора, в котором нормой являются скачки напора от нормальных 4-5 атмосфер до 12 атмосфер.

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них. Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованием Источник www.rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает. Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкой Источник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумулятором Источник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.
