Как производится установка магистрального фильтра для воды: пошаговая инструкция

Работа в квартире

Монтаж системы в квартире осуществляется с помощью перфоратора, шуруповёрта, фум-ленты, ветоши. Предварительно перекрывается вода. Рекомендуется открыть кран в ванной либо на кухне, чтобы слить жидкость, оставшуюся в трубе. Под участок системы, где будет производиться врезка фильтрирующего прибора, подставляется ёмкость для забора воды.

На стене выполняются отверстия для фиксации труб. Чтобы в период эксплуатации не повредился водопровод, необходимо его жёстко крепить. В отверстия вставляются дюбеля. При помощи муфт присоединяется фильтр к трубам. Герметичность обеспечивает фум-лента.

Установка водоподготовки осуществляется с учётом указателей направления потока воды. Чтобы зафиксировать прибор на стене, понадобятся саморезы.

На последнем этапе монтажных работ производится проверка:

• открывается подача воды в квартиру;
• включается кран в ванной либо на кухне.

За несколько минут промывается картридж, выходит воздух. Если монтаж произведён правильно, в системе нет протечек. Сложнее устанавливается фильтр-редуктор. Манометр нужно расположить регулятором либо индикатором вверх. Сам фильтр поворачивается пробкой вниз. Если установка завершена, а в системе нет протечек, проводится отладка редуктора.

Правильная установка магистральных фильтров. Особенности

Магистральный фильтр – это устройство, предназначенное для изменения качественных характеристик холодной и горячей воды, избавляющее жидкость от взвесей песка, ржавчины, глины, солей магния и кальция. За счет использования такого оборудования удается избавиться от неприятного болотного запаха и улучшить вкус водопроводной воды. Также эти приспособления позволяют обеспечить защиту бытовых приборов и сантехники.

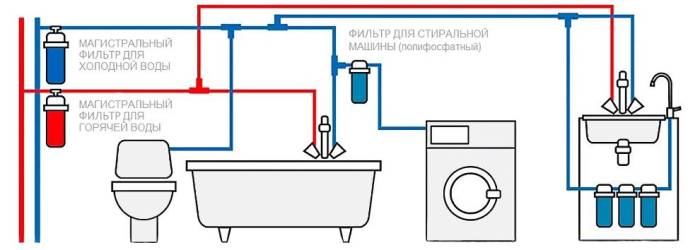

Отличительной особенностью таких изделий является установка на водопроводную систему. Работает прибор отдельно на трубах холодного и горячего водоснабжения. Поэтому для очистки воды разной температуры покупают 2 устройства. Эти изделия выполняют функцию предварительного очищения воды, а также смягчают ее жесткость, избавляют ее от химических веществ, бактерий, пестицидов и других опасных элементов.

В зависимости от модели корпус таких устройств может быть выполнен из прочного пластика или металла (нержавейки). Однако изделия нельзя назвать универсальными, так как подбирать их необходимо с учетом типа воды, которую планируется очищать, ведь уровень ее жесткости может быть различным. Важна и температура. К примеру, фильтры для холодной воды нельзя монтировать в систему горячего водоснабжения. Поскольку устройство не рассчитано на высокую температуру, качественно очищать горячую воду оно не будет.

Очищение воды в фильтрах магистрального типа происходит за счет сменных картриджей , которые устанавливают в саму систему водоснабжения. Устройства имеют несколько степеней очистки, выполняют очищение проточной воды и характеризуются разной пропускной способностью, что отражается на их выборе. К примеру, в минуту они способны обрабатывать от 20 до 50 л, что достаточно для очищения воды в просторной квартире или среднем по площади доме.

Однако нельзя просто взять мощный агрегат, не учитывая ряд других нюансов, ведь устройство требовательно к давлению в системе.

Монтажный комплект для установки магистрального фильтра

Этапы установки проточного магистрального фильтра для воды

Вся дальнейшая установка состоит из нескольких простых этапов, которые, в случае соблюдения алгоритма действий, позволяют гарантировать качественный результат, даже если вы впервые самостоятельно проводите подобные работы.

В первую очередь необходимо обозначить точки, где будут расположены крепления. Делают это над местом стыковки с магистралью при помощи дрели. Затем в отверстия устанавливают дюбеля, которые идут в комплекте к каждому фильтру.

Прибор врезается в магистральную систему при помощи муфты или гибкой подводки. При этом внешние клапаны должны быть качественно укреплены при помощи герметичной ленты.

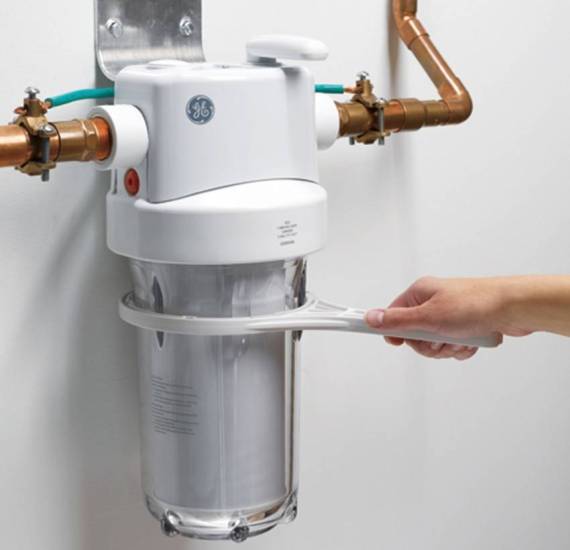

Монтаж проточного фильтра для воды своими руками

После этого отверстия, которые находятся в верхней части фильтра и предназначены для крепежей, нужно подогнать под те, что были ранее сделаны в стене, и закрутить саморезы отверткой или шуруповертом. Если фильтр не будет закреплен на стене, он будет оказывать давление на магистраль, что со временем чревато негативными последствиями.

После того как вы убедились в надежности крепления, можно приступать к тестированию системы. Для этого необходимо открыть вентиль подачи воды и посмотреть, нигде ли нет протечки. Если всё в порядке, то можно открыть кран на кухне или в ванной. Позвольте воде течь на протяжении нескольких минут, чтобы весь лишний воздух вышел из системы, а картриджи прошли промывку.

Даже если вы не обнаружили протечку, рекомендуется оставить сухую ветошь на полу под тем местом, где был установлен фильтр. Это позволит защитить ваше напольное покрытие, если протечка всё же проявится.

Обязательно отметьте для себя дату установку фильтра, так как она является и датой начала использования картриджа, который потребует обслуживания или замены спустя период, который устанавливает каждый производитель индивидуально.

Стрелками на фильтрах указывается направление движения воды

Порядок картриджей в проточных фильтрах

Гейзер, Аквафор, Atoll или любые другие производители фильтров для воды при разработке новых систем придерживаются одинаковых принципов. Потому что это доказано и работает. Вот так выглядит классическая последовательность картриджей в проточных 3-ступенчатых фильтрах.

1. Первой ступенью всегда должен выступать картридж для механической очистки. Сначала нужно удалить все нерастворимые в воде примеси, иначе они отрицательно повлияют на эффективность последующих стадий. Такая очередность в фильтрах обусловлена еще и тем, что удаление механических примесей – самый бюджетный этап водоподготовки. И он должен быть первым, потому что при необходимости картридж можно безболезненно заменить новым. Сюда подойдут осадочные фильтроэлементы из вспененного полипропилена, полипропиленовой нити или полиэстера.
2. Вторая ступень отвечает за умягчение воды или ее обезжелезивание. Сюда подойдут фильтрующие элементы с ионообменной смолой, со смесью смол, с кальцитом, со специальными обезжелезивающими начинками. Если умягчение и обезжелезивание не нужно, то ее можно заменить стадией сорбции для улучшения вкуса, цветности и запаха. В таком случае нужен картридж с гранулированным активированным углем продольного потока. Он лучше всего адаптирован для удаления свободного хлора.
3. Третья ступень служит для удаления хлора, органических примесей и т.п. Сюда подойдет картридж типа карбонблок, представляющий собой спрессованный активированный уголь с полипропиленовым наполнителем. Он работает как сорбент и фильтр тонкой механической очистки.

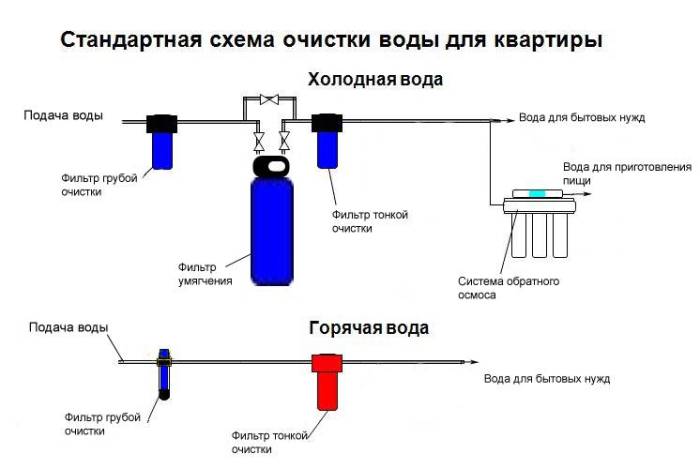

Схема установки картриджей в проточные фильтры для комплексной водоочисткиСхема установки картриджей в проточные системы для очистки сильнохлорированной воды

В крупных городах воду хлорируют. Это и определяет порядок фильтров. Почему, например, не поменять 2-ю и 3-ю ступени местами? Потому что в этом случае хлор удалится на стадии 2, и 3-й картридж не будет защищен от воздействия микроорганизмов и станет прекрасной средой для их размножения.

Очередность картриджей в системах обратного осмоса

Особняком стоят системы обратного осмоса. Здесь первая скрипка – ступень очистки обратноосмотической мембраной. Это такая штука, которая способна сдержать напор любых примесей. Другое дело, сколько она при таком подходе прослужит*. Поэтому здесь порядок следующий:

1. Предфильтрация. Основная задача – удалить из воды максимум примесей, чтобы увеличить ресурс дорогостоящей мембраны. Если много твердых примесей, например, ржавчины, то рабочей будет схема: механика 5 или 10 мкм – уголь – механика 1 или 5 мкм. Если много хлора, то лучше так: механика – уголь гранулированный – уголь карбонблок.
2. Обратный осмос. Эта ступень предназначена для обессоливания жидкости. Соответственно, умягчает и обезжелезивает, а также удаляет бактерии и вирусы. Получается почти дистиллированная вода, но не совсем. Минимальное количество солей проскакивает.
3. Постфильтрация. Картридж с гранулированным активированным углем для доочистки после накопительного бака. Этот бак – тот еще рассадник микробов!
4. Дополнительные ступени. Сюда относят минерализатор, pH-корректор и т.п. маркетинговые штуки, которые разработаны для мнительных людей, считающих воду после обратного осмоса «мертвой».

* Мембрану обратного осмоса разъедает хлор, а наличие механических примесей сокращает ее пропускную способность вплоть до 0.

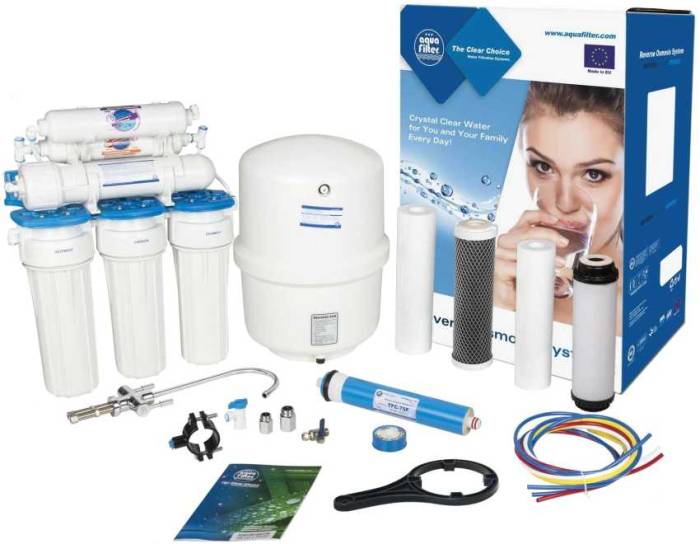

Порядок установки картриджей в бытовую систему обратного осмоса

Установка фильтра картриджного типа

С помощью фильтра грубой очистки можно очистить воду от крупных механических примесей, однако после этого в воде остается большое количество включений другой природы. В частности речь идет о мелкой механической взвеси и различных растворенных веществах. Для дальнейшей очистки воды используются картриджные устройства для фильтрации. Подобные приборы имеют головную часть, которая фиксируется на водопроводной трубе, и стакан, в который вставлен фильтрующий картридж.

Схема установки фильтров для очистки воды во всех случаях одинакова и не зависит от типа наполнителя. В частности предполагается выполнение следующих действий:

Выбор фильтра

Как мы писали выше модели от разных производителей выпускаются от 2 до 6 степеней очистки. Значит, столько нужно и картриджей, цена на которые высокая. В зависимости от результата лабораторного исследования, можно сэкономить и приобрести устройство с усиленным очищением в одном направлении. То есть если у вас преобладают песчаные взвеси или иные механические включения, то целесообразно отказаться от обезжелезивающего элемента и вместо него поставить дополнительный картридж сорбционного метода очищения.

Очистительные модули бывают:

• на основе активированного или кокосового угля;
• сделанного из косточек абрикоса или другого фруктового дерева;
• устраняющие оксиды железа;
• убирающие твердые природные взвеси;
• умягчители уровня жесткости;
• биомембраны, работающие по методу обратного осмоса;
• различные коагулянты, приводящие состав жидкости в норму;
• обеззараживающие ультрафиолетовые лампы.

В комплектацию входят дополнительные элементы:

• крепежный настенный кронштейн;
• адаптер (тройник), предназначенный для врезки в трубопровод и регулирования напора;
• соединительные уплотнители;
• гусак, который устанавливается непосредственно над раковиной для подачи отфильтрованной питьевой жидкости;
• иногда модель оснащена пластиковой накопительной емкостью.

При выборе изделия стоит проконсультироваться со специалистами компетентных компаний. Вам подберут оптимальный вариант и дадут бесплатные рекомендации по монтажу и обслуживанию.

Преимущества и установка магистральных фильтров

При использовании магистрального фильтра есть много преимуществ, главными из которых стали:

— улучшается вкус и химические свойства, происходит комплексная очистка, в том числе и от бактерий;

— эксплуатация трубопровода и бытовой техники увеличивается, установка своими руками не навредит ни сантехнике, ни технике, так как особых навыков при установке не требуется;

— установка современных фильтров позволяет употреблять очищенную воду, которая полезна для организма человека;

— простейший фильтр, габариты маленькие, заменять устройство фильтрации не сложно. Для смягчителей не потребуется обслуживание.

Использование скважины

Комната, в которой планируется установить систему водоочистки воды из скважины, требует специальной подготовки. При выборе помещения учитывается его просторность и высота. За счёт больших габаритов обезжелезивателей и смягчителей система нуждается в комнате значительных размеров. Другие требования, которые необходимо учитывать при выборе помещения:

1. Поддержка комнатной температуры. Она не должна быть отрицательной. В противном случае замёрзнет система, разорвётся оборудование. От высокой температуры выйдут из строя электронные устройства.
2. Наличие розеток и стабилизаторов напряжения. С помощью последних агрегатов предупреждаются поломки дорогостоящего оборудования при скачках электроэнергии.
3. Сброс отработанной воды после промывки и регенерации засыпных фильтрирующих устройств осуществляется в канализацию. При использовании безреагентного оборудования осуществляется сброс в общую трубу, входящую в биосептик. Для реагентного фильтра с высоким содержанием железа понадобится подготовить независимую систему отвода воды.
4. Обустройство вентиляции. Большинство приборов, работающих в комплексе водоочистки, осуществляют выброс газов через клапан. Некоторые вещества с резким неприятным запахом вредны для здоровья. Чтобы их устранить из помещения, требуется вентиляция.
5. При монтаже водоочистки в загородном доме, который не планируется использовать в зимнее время, рекомендуется продумать её консервацию. Нужно слить воду, разобрать фильтр по инструкции, просушить его, собрать. Весной действия выполняются в обратном порядке.

Если планируется короткий отдых летом, нет необходимости в разборке системы. Главное — в этот период осуществить периодическую промывку фильтров. В противном случае появятся застойные области. После монтажа и подключения системы нужно на постоянной основе проводить техническое обслуживание. Оно подразумевает проверку состояния коммуникаций и оборудования, чистку насосов, замену фильтров, удаление примесей.

Если подобные работы не проводить периодически, трубы забьются. Система не будет выполнять поставленные задачи. Компании, которые специализируются на установке водоочистки, предоставляют свои услуги и по последующему обслуживанию. При наличии опыта периодическую проверку труб можно осуществлять самостоятельно.

Как выбрать магистральный фильтр?

Рынок предлагает множество очистных систем. Перед тем как выбрать магистральный фильтр для очистки воды, стоит поближе ознакомиться с их классификацией.

Степень очистки

Это одна из ключевых характеристик, согласно которой все фильтры разделяются на несколько групп:

• Одноступенчатые. Фильтры, проводящие первичную, «грубую» очистку воды. Это простейшие фильтры, основной функцией которых является задержка взвесей, песка и т. д. Устройство одноступенчатого фильтра очень просто: внутрь прочного корпуса помещается сетка, чаще всего из нержавеющей стали. По мере загрязнения сетка вынимается из корпуса и тщательно промывается под проточной водой.
• Двухступенчатые. В фильтрах такого типа происходит устранение из воды мельчайших частиц хлора, микроскопических взвесей.
• Трехступенчатые фильтры помимо стандартной очистки имеют функцию умягчения воды и удаления остатков железа. Трехступенчатые магистральные фильтры – оптимальный выбор, если вы часто замечаете накипь в чайнике.

Материал корпуса

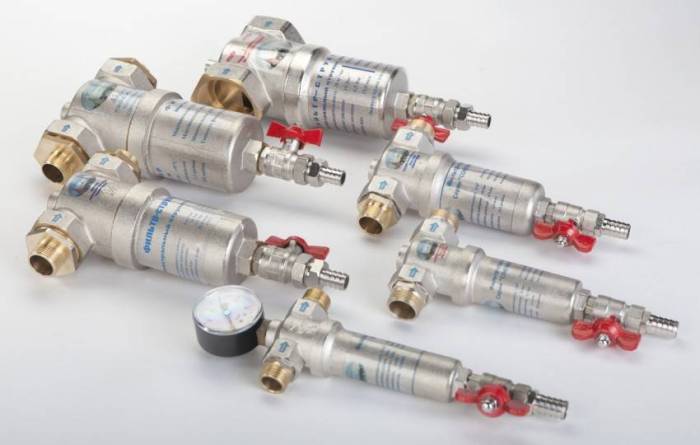

В фильтрах магистрального типа обычно используется металлический или пластиковый корпус. Пластиковое изделие обычно имеет дополнительное армирование. Выбор магистрального фильтра для воды следует делать, учитывая тот факт, что не все виды пластика могут выдерживать перепады температур. Область использования определенной модели корпуса записана в паспорте изделия.

Картридж

При выборе нужно помнить: универсальных картриджей, способных очистить и улучшить любую воду, не существует. Каждое изделие рассчитано на определенный химический состав жидкости. Разница между отдельными моделями может быть в исполнении. Картриджи бывают намоточные, гофрированные и т. д.

Пропускная способность у большинства бытовых картриджей находится в диапазоне 20-50 л/мин. Решая вопрос, какой магистральный фильтр для воды выбрать, нужно ориентироваться на предельный расход воды в доме, включая открытые краны и работающую бытовую технику. Каждый дом и каждая семья имеют свои индивидуальные особенности: расход воды, количество человек и т. д. Все эти факторы необходимо учитывать при выборе фильтра.

Давление воды после фильтра

Некоторые бытовые электроприборы, например, газовые колонки или нагревательные котлы, отличаются повышенной требовательностью к напору воды. Если давление воды слабое или нестабильное, приборы будут работать с заметными перебоями, время от времени отключаясь. Если давление воды в трубах упадет ниже допустимого минимума, многие приборы просто не запустятся.

Потому для жителей верхних этажей многоэтажных домов очень важно знать, на какую величину может снижаться давление воды после фильтрации. В некоторых случаях падение напора может составить до 0,5 бар

Учитывая, что в верхние этажи вода может поступать с недостаточным напором уже из магистрали, падение напора воды после фильтра может негативно сказаться на функционировании бытовой техники. Когда мы выбираем магистральный фильтр для очистки воды, нужно уточнить данную характеристику и сравнить ее с особенностями подачи воды в конкретном помещении.

Жителям верхних этажей лучше выбрать устройство с минимальными гидравлическими потерями.

Размеры фильтра

Главное неудобство при монтаже магистральных очистных установок в среднестатистической городской квартире – небольшой размер кухни. Стационарный фильтр требует свободного места для установки самого устройства и подходящих шлангов и полного доступа для последующего обслуживания. Единой рекомендации для всех не существует, нужно ориентироваться на индивидуальные условия.

О других характеристиках вы можете узнать из приложенной к магистральному фильтру документации. Некоторые модели не требуют разбора корпуса при помывке. В таком случае используется специальный клапан, управляемый вручную. Некоторые модели укомплектованы приспособлением, регулирующим давление воды.

Комплектующие

Любой очистительный агрегат требует периодического технического обслуживания. В зависимости от типа фильтра, может потребоваться очистка либо замена отдельных элементов. Место для монтажа фильтра магистрального типа подбирается очень тщательно. К нему должен быть обеспечен свободный доступ в любое время, также нужно место для работы (при необходимости замены или ремонта фильтра или картриджа) и т. д.

Следующий вопрос после того, как вы установите качественный магистральный фильтр для воды – как выбрать комплектующие. Все элементы и детали должны быть оригинальными или рекомендованными производителями. В противном случае фильтр может выйти из строя.
